O que são cargas indutivas e resistivas? Os dispositivos elétricos funcionam usando circuitos elétricos, que incluem alguns componentes básicos. Você precisa de uma fonte de energia, como uma bateria. Você também precisa de um dispositivo chamado “carga” que consome eletricidade, como uma lâmpada.
Um circuito pode incluir um interruptor para conectar e desconectar A fonte e a carga. Diferentes dispositivos elétricos desempenham funções diferentes. Por exemplo, alguns produzem calor, enquanto outros produzem movimento. Funções diferentes requerem tipos diferentes de cargas elétricas.
Vamos agora explicar dois tipos de cargas: cargas indutivas e cargas resistivas.

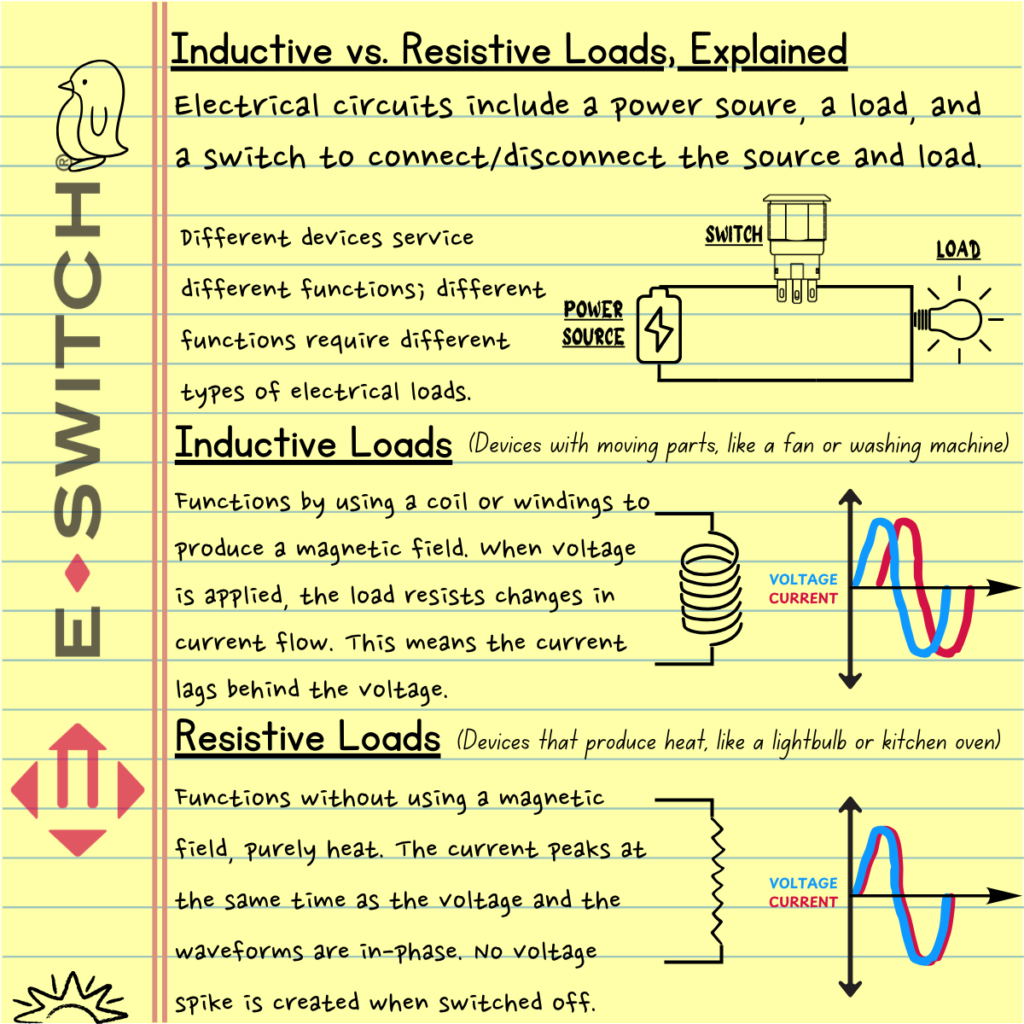

Cargas indutivas e resistivas, explicadas
Cargas indutivas e resistivas são dois tipos de cargas elétricas em circuitos. Elas exibem comportamentos e características diferentes, baseados principalmente na relação entre tensão e corrente.
O que são cargas indutivas?
Cargas indutivas são dispositivos com peças móveis, como ventilador ou máquina de lavar. Eles funcionam usando uma bobina ou enrolamentos de componentes elétricos como solenóides, transformadores e motores elétricos para produzir um campo magnético.
Quando a tensão é aplicada a uma carga indutiva, ela resiste a mudanças no fluxo de corrente. Isto significa que quando a tensão é aplicada pela primeira vez ou muda, pode haver um atraso antes que a corrente atinja o seu valor de estado estacionário. Isto é devido à indutância e resulta em uma mudança de fase entre tensão e corrente.
Portanto, em uma carga indutiva, a corrente está atrasada em relação à tensão. Essa defasagem é frequentemente representada pelo conceito de fator de potência. Quando uma carga indutiva é desligada, cria-se um pico de tensão. Isso ocorre porque a bobina armazena energia que precisa ser descarregada.
Exemplos comuns de cargas indutivas incluem motores elétricos, transformadores e indutores usados em vários dispositivos eletrônicos.
A diferença de fase introduzida por cargas indutivas pode complicar a análise de potência em um circuito CA, pois pode afetar a potência aparente, a potência real e a potência reativa. A correção do fator de potência é frequentemente empregada para mitigar os efeitos de cargas indutivas e melhorar a eficiência dos sistemas elétricos.
Cargas Resistivas
Cargas resistivas são dispositivos que produzem calor, como lâmpadas incandescentes, aquecedores elétricos e muitos eletrodomésticos comuns. Uma carga resistiva é caracterizada por sua resistência ao fluxo de corrente elétricaA resistência é medida em ohms (Ω).
Essas cargas não usam campo magnético. Ao contrário das cargas indutivas, a corrente em uma carga resistiva atinge o pico ao mesmo tempo que a tensão (de acordo com a lei de Ohm (V = I * R), onde V é a tensão, I é a corrente e R é a resistência).
Além disso, a corrente atingirá um valor constante sem antes atingir um valor superior. Cargas resistivas não introduzem diferença de fase entre tensão e corrente. As formas de onda da corrente estão em fase com as formas de onda da tensão.
Finalmente, as cargas resistivas dissipam energia quando energizadas. Isso significa que eles não criam um pico de tensão quando são desligados.
Em resumo, cargas resistivas apresentam uma relação linear entre tensão e corrente, sem defasagem, enquanto cargas indutivas introduzem uma defasagem entre tensão e corrente devido à sua indutância. Compreender a natureza A determinação da carga é crucial no projeto e na análise de circuitos elétricos e sistemas de energia.
Explicação em vídeo sobre cargas indutivas e resistivas.
