Beth yw Snap Action Switch?
Mae switshis gweithredu snap, a elwir hefyd yn ficroswitshis, yn electromecanyddol. switsh dyfeisiau sy'n gallu agor a/neu gau cylched drydanol ar gyflymder cyflym. Maent yn cael eu sbarduno gan rym allanol, fel arfer naill ai'n ddynol neu'n wrthrych corfforol, sydd wedyn yn cael ei roi ar yr actuator, gan fod angen ychydig iawn o bwysau i weithredu.
Fe'u nodweddir gan eu gweithred newid cyflym a phendant, gan gynhyrchu sain "snap" finiog, gyffyrddol yn aml pan fydd y cysylltiadau'n symud o un safle i'r llall.
Sut Mae Switshis Gweithredu Snap yn Gweithio?
Dyma sut mae switshis gweithredu snap yn gweithio:
- Strwythur Sylfaenol:
- Maent yn cynnwys ychydig o gydrannau allweddol: sbring, gweithredydd a set o gysylltiadau trydanol.
- Mae gan y switsh fecanwaith sy'n cynnal safle sefydlog o dan amodau arferol.
- Actio:
- Yr actuator yw'r rhan o'r switsh sy'n cael ei wasgu'n gorfforol neu ei symud i newid cyflwr y switsh.
- Pan fydd grym allanol yn cael ei gymhwyso i'r actuator, mae'n cywasgu neu'n symud y sbring o fewn y switsh.
- Gweithred Snap:
- Mae'r term “gweithred snap” yn cyfeirio at symudiad cyflym a phendant y cysylltiadau switsh.
- Wrth i'r grym ar yr actiwadydd oresgyn trothwy penodol, mae'r sbring yn cyrraedd pwynt critigol lle mae'n newid safle'n gyflym.
- Mae'r newid sydyn hwn yn safle'r gwanwyn yn achosi'r cysylltiadau i symud yn gyflym o un cyflwr i'r llall.
- Symudiad Cyswllt:
- Yn nodweddiadol mae ganddynt set o gysylltiadau symudol a chysylltiadau llonydd.
- Pan fydd y switsh yn cael ei actio, mae'r cysylltiadau symudol yn mynd i sefyllfa newydd, gan wneud neu dorri'r cysylltiad trydanol â'r cysylltiadau sefydlog.
- Swyddogaetholdeb:
- Fe'u defnyddir yn aml mewn cymwysiadau lle mae angen newid cyflym a dibynadwy, megis offer, paneli rheoli ac amrywiol gymwysiadau diwydiannol.
- Mae'r weithred snap yn sicrhau bod y switsh yn gweithredu gyda grym cyson a dibynadwy, gan roi arwydd clir o gyflwr y switsh a'r gylched.
- Ailosod:
- Unwaith y bydd y grym allanol ar yr actuator yn cael ei dynnu, mae'r gwanwyn yn dychwelyd i'w safle gwreiddiol, gan achosi i'r cysylltiadau fynd yn ôl i'w cyflwr cychwynnol.
- Mae'r dychweliad cyflym hwn i'r safle sefydlog yn hanfodol ar gyfer gallu'r switsh i ymateb yn gyflym i newidiadau yn y grym actio.
Ar gyfer beth mae Switsys Gweithredu Snap yn cael eu Defnyddio?
Mae dibynadwyedd a bywyd gweithredu hir yn gwneud y switshis hyn yn ddelfrydol ar gyfer offer cownter, y diwydiant modurol, rheolyddion amserydd, dyfeisiau meddygol, peiriannau gwerthu, electroneg, roboteg, awyrofod, dyfeisiau gemau, offer pŵer, systemau HVAC ac offer diwydiannol.
Manteision ac Anfanteision
Pros
- Newid Cyflym a Dibynadwy:
- Maent yn adnabyddus am eu gweithredoedd newid cyflym a phendant, gan ddarparu ymatebion cyflym a dibynadwy.
- Hirhoedledd:
- Mae'r switshis hyn wedi'u cynllunio ar gyfer gwydnwch a gallant wrthsefyll nifer fawr o gylchoedd newid heb draul neu ddirywiad sylweddol.
- Amlochredd:
- Maent yn dod mewn gwahanol feintiau a chyfluniadau, gan eu gwneud yn amlbwrpas ac yn addas ar gyfer ystod eang o gymwysiadau ar draws gwahanol ddiwydiannau.
- Adborth clir:
- Mae'r adborth cyffyrddol a ddarperir yn ei gwneud yn glir i'r defnyddiwr pan fydd y switsh wedi'i actifadu, sy'n fuddiol i ryngwynebau defnyddwyr.
- Dylunio Compact:
- Gellir eu dylunio mewn ffurfiau cymharol fach a chryno, gan eu gwneud yn addas ar gyfer cymwysiadau lle mae gofod yn gyfyngedig.
- Defnydd Pŵer Isel:
- Yn nodweddiadol mae gan y switshis hyn ddefnydd pŵer isel, gan eu gwneud yn ynni-effeithlon mewn llawer o gymwysiadau.
- Cost-effeithiol:
- Maent yn aml yn gost-effeithiol o'u cymharu â rhai switshis amgen, gan gyfrannu at eu defnydd eang mewn amrywiol gynhyrchion defnyddwyr a diwydiannol.
anfanteision
- Cyswllt Bownsio:
- Fel llawer o switshis mecanyddol, gallant brofi bownsio cyswllt - ffenomen lle mae'r cysylltiadau'n gwneud ac yn torri'n gyflym pan fydd y switsh yn cael ei actio. Gellir lliniaru hyn gyda chylchedwaith ychwanegol.
- Cymhlethdod Mecanyddol:
- Gall mecanweithiau mewnol y switshis hyn fod yn gymharol gymhleth, a all eu gwneud yn fwy agored i fethiant mecanyddol o gymharu â switshis symlach.
- Sensitifrwydd Amgylcheddol:
- Gall rhai switshis fod yn sensitif i amodau amgylcheddol megis lleithder, llwch neu eithafion tymheredd. Mae fersiynau wedi'u selio neu eu diogelu ar gael ar gyfer amgylcheddau mwy heriol.
- Cynhyrchu Sŵn:
- Gall y sain “snap” miniog a gynhyrchir yn ystod y weithred newid fod yn annymunol mewn cymwysiadau sy'n sensitif i sŵn.
Cynhyrchion Gweithredu Snap E-Switch
Ewch i Adran gweithredu snap E-Switch o gatalog y wefan i weld y gwahanol gyfresi, gweld taflenni data a ffurfweddu eich un eich hun i brynu nawr yn uniongyrchol trwy ein gwefan.
Switsh Gweithredu Snap, Bywyd Hir Cyfres LS
GWELD Y DAFLEN DDATA
- Sgoriau Trydanol:
- Aur – 0.4VA, 20V Uchafswm. (AC neu DC)
- Arian – 15A, 125/250VAC; UL, cUL, VDE
- Cylchdaith SPDT, SPST-NC neu SPST-NO; swyddogaeth foment
- Dyluniad mowntio siasi neu ddyluniad mowntio ongl sgwâr trwy dwll
- Clust sodr, cysylltiad cyflym neu derfyniad pin PCB ongl dde/chwith
- Plymiwr pin, lifer, rholer neu weithredydd rholer efelychiedig
Switsh Gweithredu Snap Cerrynt Uchel Cyfres LS25
GWELD Y DAFLEN DDATA
- Sgoriau Trydanol:
- Arian – 25A, 125/250VAC; UL, cUL
- Cylchdaith SPDT; Swyddogaeth eiliadol ymlaen-(i ffwrdd)
- Mownt siasi
- Lug sodr neu derfynu cysylltiad cyflym
- Opsiynau plymiwr pin, lifer, rholer neu actiwadydd rholer efelychiedig
Switsh Gweithredu Snap Miniature Cyfres MS
GWELD Y DAFLEN DDATA
- Sgoriau Trydanol:
- Aur – 0.4VA, 20V Uchafswm. (AC neu DC)
- Arian – 5A, 125/250VAC; UL, cUL, VDE
- Cylchdaith SPDT neu SPST-NO; swyddogaeth foment
- Mowntio siasi, dyluniad mowntio twll trwyddo neu dwll trwyddo ar ongl dde
- Sodr, cysylltiad cyflym, pin PC neu derfyniad pin PC ongl dde/chwith
- Plymiwr pin, lifer, rholer, dail neu weithredydd rholer efelychiedig
Switsh Gweithredu Snap Subminiature Cyfres SS
GWELD Y DAFLEN DDATA
- Sgoriau Trydanol:
- Aur – 0.4VA, 20V Uchafswm. (AC neu DC)
- Arian – 3A, 125VAC; 1.5A, 250VAC; UL, cUL
- Arian – 0.1A, 125VAC / 5VDC
- Cylchdaith SPDT; swyddogaeth ennyd
- Dyluniad mowntio siasi neu dwll trwodd; opsiwn ongl dde
- Terfynu pin sodr neu PC: syth, cadw neu ongl dde/chwith
- Opsiynau plymiwr pin, lifer neu weithredydd rholer efelychiedig
Switsh Gweithredu Snap Is-fach Cyfres TS
GWELD Y DAFLEN DDATA
- Sgorio Trydanol:
- 0.3A, 6VDC
- Cylchdaith SPDT; swyddogaeth ennyd
- Trwy dwll neu drwy dwll mowntio ongl sgwâr dylunio
- Pin PC: opsiynau terfynu fertigol, onglog, hir/byr
- Actuator lifer

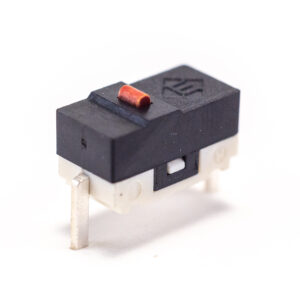

Switsh Gweithredu Snap Is-fach Cyfres TS1
GWELD Y DAFLEN DDATA
- Sgôr drydanol:
- 0.1A 125VAC neu 48VDC
- Cylchdaith SPST-NO; swyddogaeth ennyd
- Trwy ddyluniad mowntio twll
- Terfynu Pin PC
- Actuator plunger pin
Switsh Gweithredu Snap, Mowntio Arwyneb Cyfres TS2
GWELD Y DAFLEN DDATA
- Sgôr drydanol:
- 0.1A 125VAC neu 48VDC
- Cylchdaith SPST-NO; swyddogaeth ennyd
- Dyluniad mownt wyneb (UDRh).
- Actuator plunger pin
- 3,000,000-bywyd beicio
Switsh Gweithredu Snap, Selio Cyfres WS
GWELD Y DAFLEN DDATA
- Graddiodd IP67
- Graddfeydd trydanol:
- 0.5A 42VDC, 1A 24VDC, 2A 12VDC, 3A 125/250VAC; UL, cUL
- Cylchdaith SPDT; swyddogaeth ennyd
- Mownt siasi neu drwy ddyluniad mowntio twll
- Terfynu gwifrau sodr, pin PC neu wifren
Switsh Gweithredu Snap, Seledig Cyfres WS1
GWELD Y DAFLEN DDATA
- Graddiodd IP67
- Graddfeydd trydanol:
- 0.1A 48VDC neu 125/250VAC; UL, cUL
- 3A 12VDC neu 125/250VAC; UL, cUL
- Cylchdaith SPDT; swyddogaeth latching
- Dyluniad mownt panel
- Terfynu arweinyddion gwifren neu glust sodr
Switsh Gweithredu Snap, Seledig Cyfres WS2
GWELD Y DAFLEN DDATA
- Graddiodd IP67
- Graddfeydd trydanol:
- 2A 30VDC neu 250VAC; UL, cUL
- Cylchdaith SPDT; swyddogaeth latching
- Mownt panel neu drwy ddyluniad mowntio twll
- Lug sodr, cysylltiad cyflym neu derfynu pin PCB
